温泽精密测量技术：破解人形机器人灵巧手核心部件的制造与质量难题
温泽精密测量技术
破解人形机器人灵巧手核心部件的制造与质量难题
从单机到复合：测量策略的演进与一体化解决方案
人形机器人灵巧手的研发与制造，正处在国家高端装备发展战略与前沿技术突破的交汇点。其每一次精密的抓取与操作，不仅是算法的胜利，更是国家产业基础能力——特别是超精密制造与测量技术水平的集中体现。从宏观政策导向到微观技术实现，精密测量技术作为质量数据的重要来源，正成为保障这一战略性产业核心部件可靠性的关键支撑。
01 制造强国战略下的精度与质量诉求
近年来，以《中国制造2025》为核心的一系列国家战略，明确将机器人列为重点发展领域，并强调 “强化工业基础能力” 和 “提升智能制造水平” 。《“十四五”机器人产业发展规划》等文件进一步提出，要突破高精度减速器、高性能伺服系统等关键零部件技术，提升产品的可靠性、稳定性和一致性。
这些政策导向为灵巧手的制造设立了明确的质量标尺：不是“能造出来”，而是要“造得精、靠得住”。这直接催生了对贯穿研发、生产、质检全流程的精密测量技术的刚性需求。三坐标测量机（CMM）、齿轮测量中心和工业CT（计算机断层扫描）构成的“质量铁三角”，正是响应这一政策、实现产业高端化升级不可或缺的“工业之眼”与“数据基石”。
02 核心零部件的关键技术挑战与一体化测量需求
复杂异形结构件：仿生骨骼的“空间约束”
手指指节、手掌骨架等零件通常采用拓扑优化设计，形成充满随形曲线、异形孔系和薄壁特征的轻量化结构。其技术难点集中于：
空间干涉与装配容差：多个运动部件在紧凑空间内作复合运动，对零件的轮廓度、孔位及轴线的空间相对位置提出了极高要求。微米级的累积误差可能导致运动干涉或卡死。
柔性变形与测量重复性：薄壁件在装夹和测量过程中易受力发生弹性变形，导致测量结果不稳定。
针对性解决方案：对于此类复杂自由曲面与易变形的薄壁件，温泽CORE光学高速扫描系统采用双眼白光点测头，扫描速度高达每秒400mm，能迅速获取完整三维形貌，完美避免了接触式测量可能导致的工件变形。
CORE 光学高速扫描系统

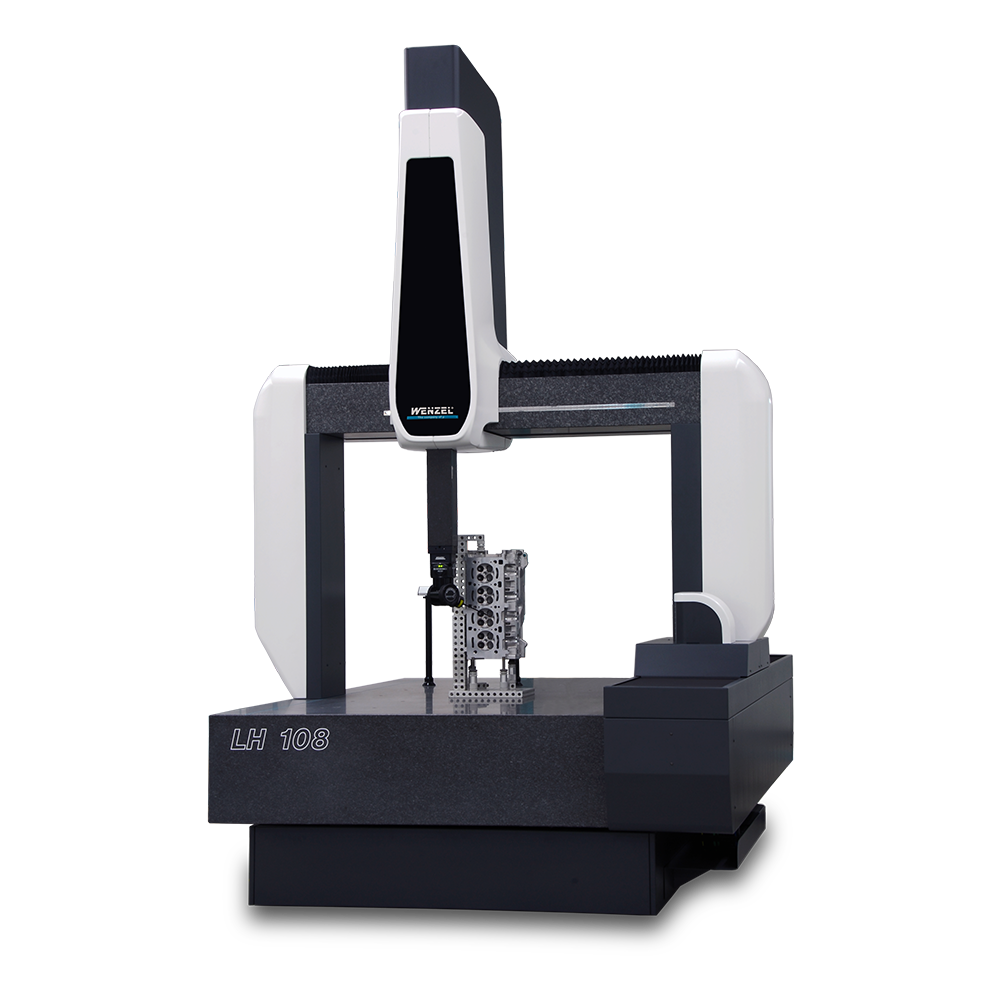

对于需要高精度接触式测量的场景，温泽LH系列三坐标测量机以其全天然花岗岩结构带来的优异热稳定性和极低的机械变形，配合多测头系统，同样能实现对复杂形位公差的精密、稳定测量。
温泽_LH系列三坐标测量机

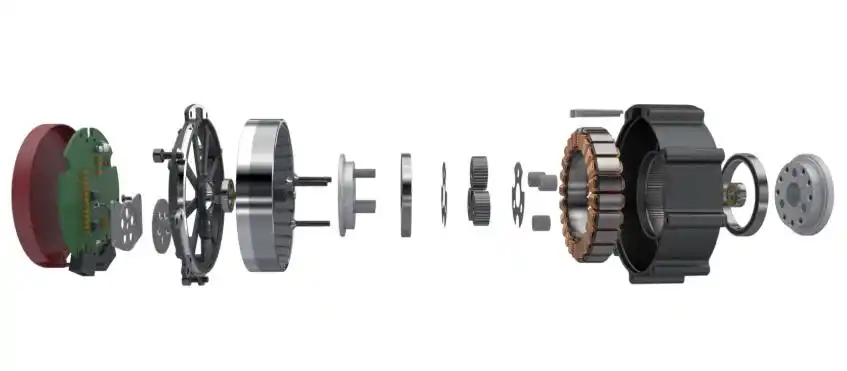

高集成关节模组：动力、传动与内部齿轮系统的“终极耦合”挑战
齿轮副的微观与宏观精度双重挑战
模组内的微型齿轮（模数可小至0.1mm）是实现高减速比与扭矩密度的关键。其齿形、齿向的宏观几何精度直接决定传动平稳性，而齿面粗糙度（Ra， Rz） 等微观形貌则深刻影响传动效率、磨损寿命与运行噪音。传统的多设备测量无法在同一基准下关联这两者，难以诊断异响或效率下降的根本原因。温泽GT系列齿轮测量中心作为专业平台，能对这类微小齿轮进行齿形、齿向、齿距的全参数微米级评定，同时搭载RS-T及RS-C粗糙度测头可同时对齿面粗糙度的微观形貌进行检测，是分析齿轮本征性能的权威工具。
GT系列齿轮测量中心
系统集成引发的啮合状态变异
紧凑的模组空间内，多级齿轮的误差会相互传递与叠加。更关键的是，壳体加工误差（如轴承孔同轴度）和装配预紧力，会改变齿轮轴的理论空间位姿，导致齿轮副的实际啮合状态偏离理想设计，引发非均匀磨损、回差增大或噪音。这种“零件合格但系统性能不达标”的问题，是单一齿轮测量无法揭示的。
输出性能的综合表征需求
作为最终输出界面，模组输出法兰的端面跳动、径向跳动及其与内部齿轮轴线的垂直度，是运动精度与负载能力的直接体现，需要与内部齿轮系统的质量关联评估。
机器人灵巧手
03 从单机到复合：测量策略的演进与一体化解决方案
面对上述挑战，现代精密测量领域形成了两种相辅相成的解决路径：追求专业深度与高效产出的单机检测，以及追求数据关联与整体洞察的复合检测。
在规模化生产或专注单一工艺环节的场景下，单机检测路径展现出其不可替代的价值。例如，使用高精度的温泽LH系列坐标测量机或CORE系列光学高速扫描系统可对结构件进行快速批量检测；而温泽GT系列齿轮测量机则是对齿轮零件进行专业分项分析的理想工具。
然而，对于高集成关节模组的研发、首件鉴定及复杂故障分析，单机串联的模式便暴露出短板。工件需要在不同设备间流转、多次装夹，导致效率低下，更关键的是，尺寸、齿轮参数、粗糙度数据彼此孤立，源于不同坐标系，使得跨维度关联分析以追溯根本原因（例如，异响是源于壳体变形、齿轮误差还是齿面粗糙度？）变得异常困难。
此时，复合检测路径——即由一台设备在一次装夹中完成所有关键特性的测量——成为破局的关键。温泽LH Hybrid坐标测量机正是这一理念的工程典范，它响应了“提升智能制造水平”的政策，将高精度三坐标与专业齿轮测量功能深度融合，打造为一个强大的4轴测量系统。
LH Hybrid复合式坐标测量机
如何实现复杂形位公差与齿轮参数的一体化测量
LH Hybrid的核心在于其集成化的高精度转台和可灵活编程定位的电动尾架。对于灵巧手的关节模组，其测量流程可优化为：
一次装夹：将模组整体固定于高精度转台上。
形位公差扫描：利用三坐标功能，对模组壳体、各层级轴承座孔系、输出法兰进行全面测量，精确评估多轴系间的同轴度、垂直度与位置度，建立完整的空间误差模型。
专业齿轮与回转分析：系统驱动转台与尾架协同，将内部各级齿轮的每个齿面精确调整至预设角度，进行全参数齿轮分析，同时评估输出法兰的跳动。所有数据天然共享同一设备机械坐标系，可直接分析“壳体孔系偏差如何影响齿轮啮合与最终输出精度”。
如何无缝集成微观表面质量评定
LH Hybrid可无缝集成温泽WM | RS系列粗糙度测头。
WM | RS-T接触式粗糙度测头：在完成齿轮齿形测量后，在同一齿面即时执行粗糙度轮廓扫描，评定Ra, Rz等参数。
WM | RS-C白光干涉测头：获取齿面微观形貌、粗糙度和微观精细结构，将三维表面以点云或三角形的 STL 网格再现，实现二维和三维粗糙度评估。。
技术价值：通过LH Hybrid，关节模组的质量控制从多台设备的分序流程，简化为单机、单次装夹的检测流程。这不仅极大提升了效率，更通过一次装夹获取齿轮参数、形位公差与粗糙度的全部关联数据，可以系统性追溯从“壳体制造误差”到“齿轮运行状态变化”再到“输出性能劣化”的完整因果链，为达成政策要求的“一致性”与“可靠性”提供了可追溯的数据闭环与优化依据。
04 超越可见：内部结构与装配应力的终极验证
对于关节模组内部轴承的预紧状态、齿轮的配合间隙、润滑脂分布等无法通过外部测量评估的质量，温泽exaCT系列工业CT提供了终极解决方案。它能无损透视内部隐藏的装配关系、材料缺陷乃至齿轮的实际接触斑点，与LH Hybrid的外部精确测量数据形成完美互补，共同构成从内到外、从尺寸到状态的完整质量数据链，为“可靠性”验证提供深层证据。
05 总结与推荐
人形机器人灵巧手的制造，是响应制造强国战略、挑战多学科精度融合极限的实践。其质量保障，尤其是关节模组这类高度集成核心单元的质量控制，必须构建一个既能提供专业单点深度检测，又能实现高效复合关联分析的测量体系。
温泽提供的完整测量生态系统，与此高度契合。XO/LH系列三坐标测量机和CORE光学高速扫描系统夯实几何测量基础，GT系列齿轮测量中心为齿轮分析提供专业支持，而LH Hybrid坐标测量机则是对关节模组进行高效、深度剖析的复合检测标杆，完美解决了齿轮系统在集成环境下的综合测量难题。结合洞察内部装配与应力的exaCT工业CT，温泽的产品线全面覆盖了从核心零部件到系统总成的全链条、高质量检测需求。
选择温泽，意味着选择了一个能够将国家政策的宏观指引，通过世界领先的精密测量技术，转化为具体、可量化、可追溯的质量数据的可靠伙伴。这不仅是技术投资，更是面向未来智能制造竞争力、响应国家产业升级战略的基石性布局，为打造真正可靠、高性能的仿生之手奠定无可动摇的数据基石。
