一、行业背景：从“可选”到“必选”的液冷时代

随着AI大模型训练及高性能计算的爆发，算力基础设施正经历着前所未有的变革。以英伟达、谷歌为代表的企业，其单芯片功耗已突破千瓦级（如谷歌TPU V8功耗达1300W），单机柜功率密度更是高达100kW-300kW。传统风冷散热已逼近物理极限，液冷技术（特别是冷板式与浸没式）已成为保障高算力数据中心稳定运行的“必选项”。

然而，液冷系统的高效运行高度依赖于核心部件的质量精度。冷板、快速接头、分歧管等关键工件，其加工精度直接影响散热效率与防泄漏可靠性。在此背景下，温泽作为全球领先的计量解决方案提供商，可为该领域解决液冷部件质量控制问题——也就是确保工件“能不能装得上、贴得紧、流得顺”。

二、温泽针对液冷核心部件的精密测量解决方案

在高算力数据中心的液冷系统中，冷板、液冷歧管及快速接头在质量要求颇为严苛。针对不同部件的多样化测量需求，温泽提供组合式解决方案。

1. 核心工件：液冷板的精密几何测量

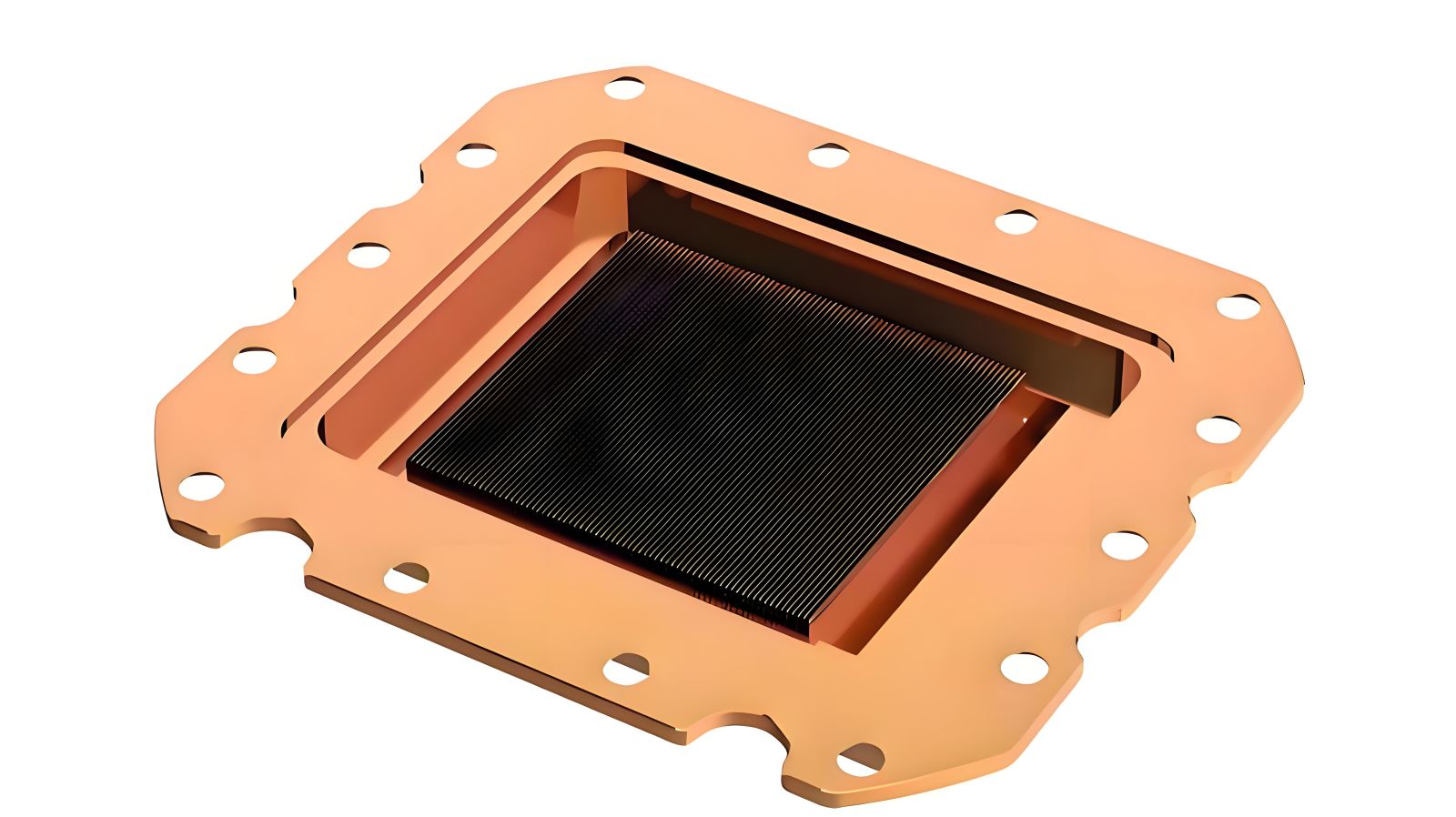

液冷板是液冷系统中直接与高功耗芯片接触的关键部件。其内部微结构——流道深度、翅片高度、翅片厚度、齿间距——的加工精度，直接决定了冷却液的流动特性与换热效率；而外围安装尺寸及接口位置度，则关乎装配可靠性与密封性能。

针对这些测量需求，温泽提供以下组合方案：

• 微结构测量：CORE系列光学高速扫描系统可对液冷板微小特征进行高效、非接触式精密扫描，准确获取流道深度、翅片高度、翅片厚度及齿间距等关键参数。这些指标是评估流阻特性和换热面积的核心输入，传统接触式测量方式难以高效、完整地获取。
• 外围几何尺寸测量：在完成内部微结构扫描的同时，CORE系统可同步获取液冷板的外围安装尺寸、进出水口位置度、平面度等几何公差数据，实现内外特征的一次装夹、全面检测。扫描速度可节省约4倍的测量时间，适用于批量生产中的过程质量控制。
• 复合测量能力：当遇到深孔、底切等光学测量瓶颈时，CORE系统可配合接触式测头进行测量，并在光学与接触式测头之间自动切换，确保全特征覆盖。

2. 分歧管道：多接口位置精度与装配尺寸检测

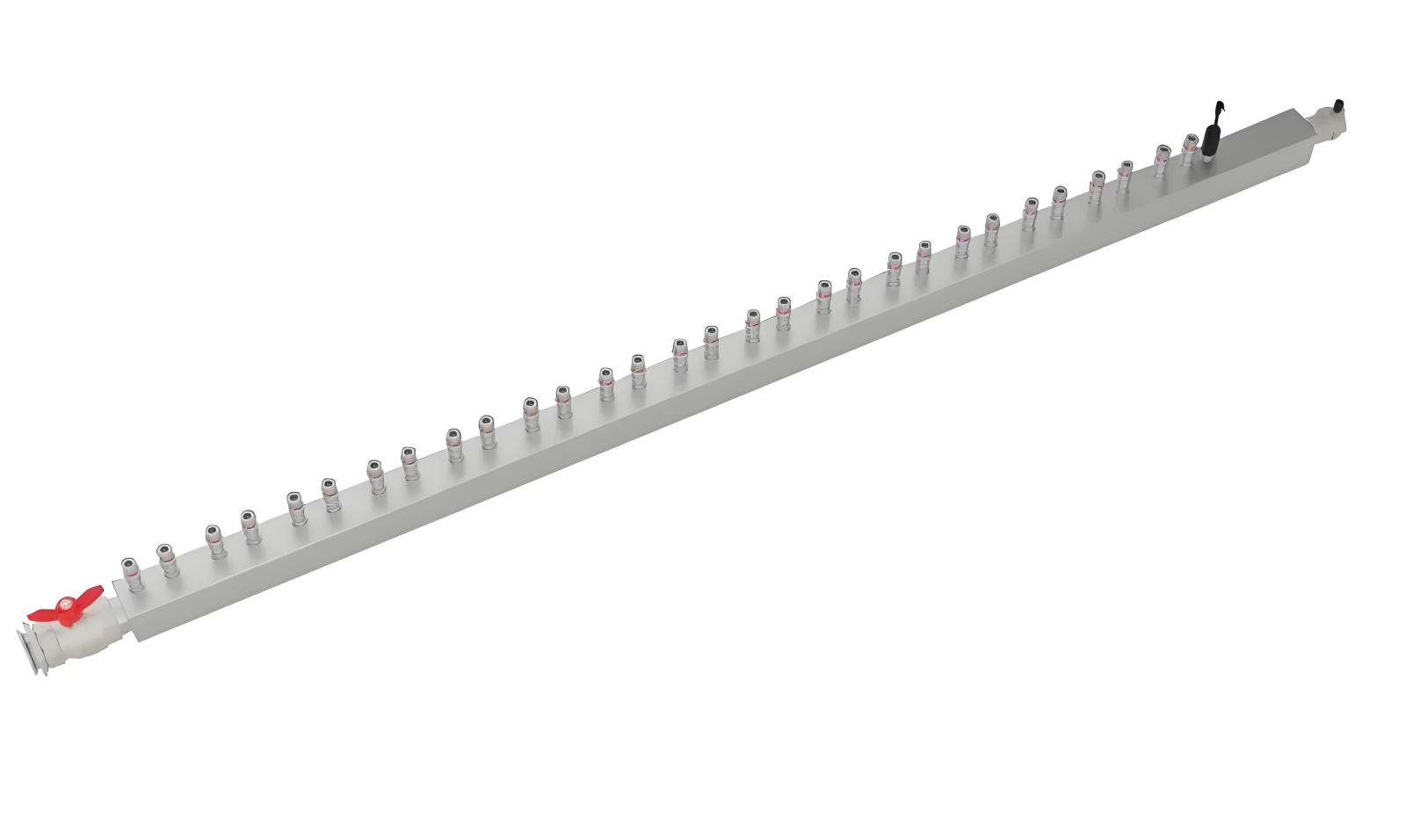

在液冷数据中心中，液冷歧管（分水器/分流器）构成了冷却系统的核心分配网络。它如同人体的心血管系统，负责将主回路中的冷却液精准、均匀、高效地输送至每一个需要散热的发热单元（如服务器CPU、GPU或整个机架），其上的多个接头孔位及快速连接件的精度要求极高。这些部件不仅需要控制位置度、垂直度等形位公差，还涉及螺纹参数和密封表面质量，检测维度多、要求高。

检测需求：各接口位置度与轴线垂直度；密封端面平面度；内径与外径公差；整体长度与宽度尺寸；密封面表面粗糙度。

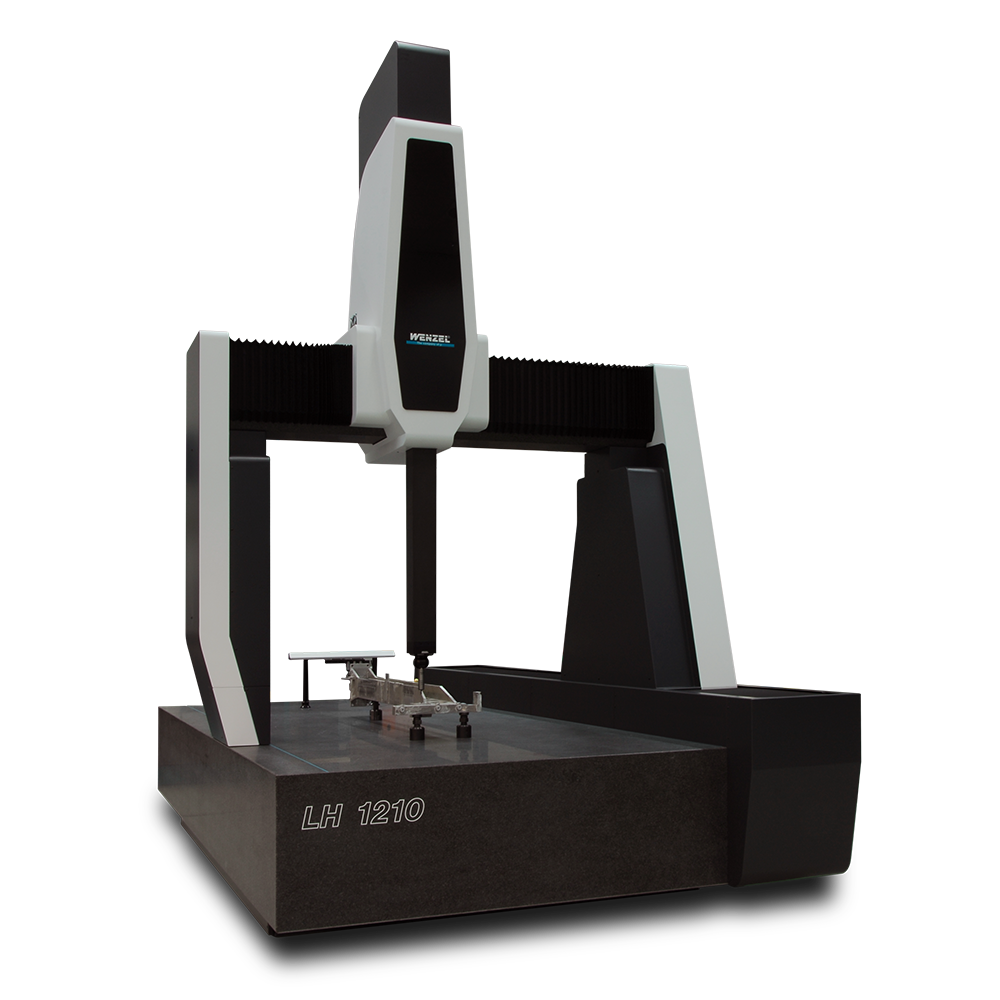

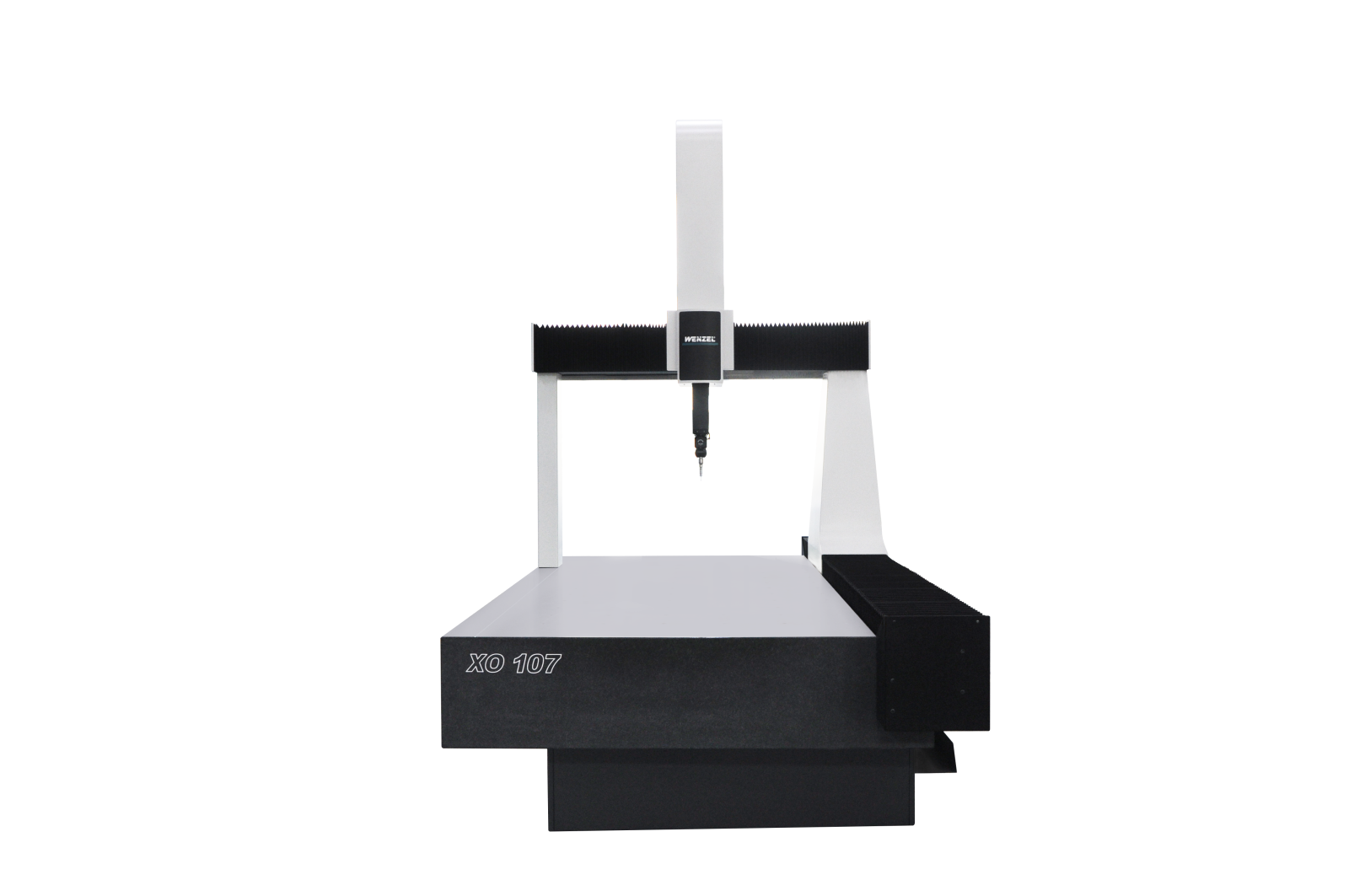

解决方案：XO/LH系列高精度复合式坐标测量机

• 精确测量多个接头的位置度和轴线垂直度，确保与服务器节点精准对接，消除安装应力导致的泄漏风险
• 评价密封端面平面度，确保密封垫圈均匀受压
• 多点测量孔径及外形尺寸，验证装配适配性
• 温泽XO/LH系列坐标测量机可搭载粗糙度测头完成密封面粗糙度测量，无需更换设备

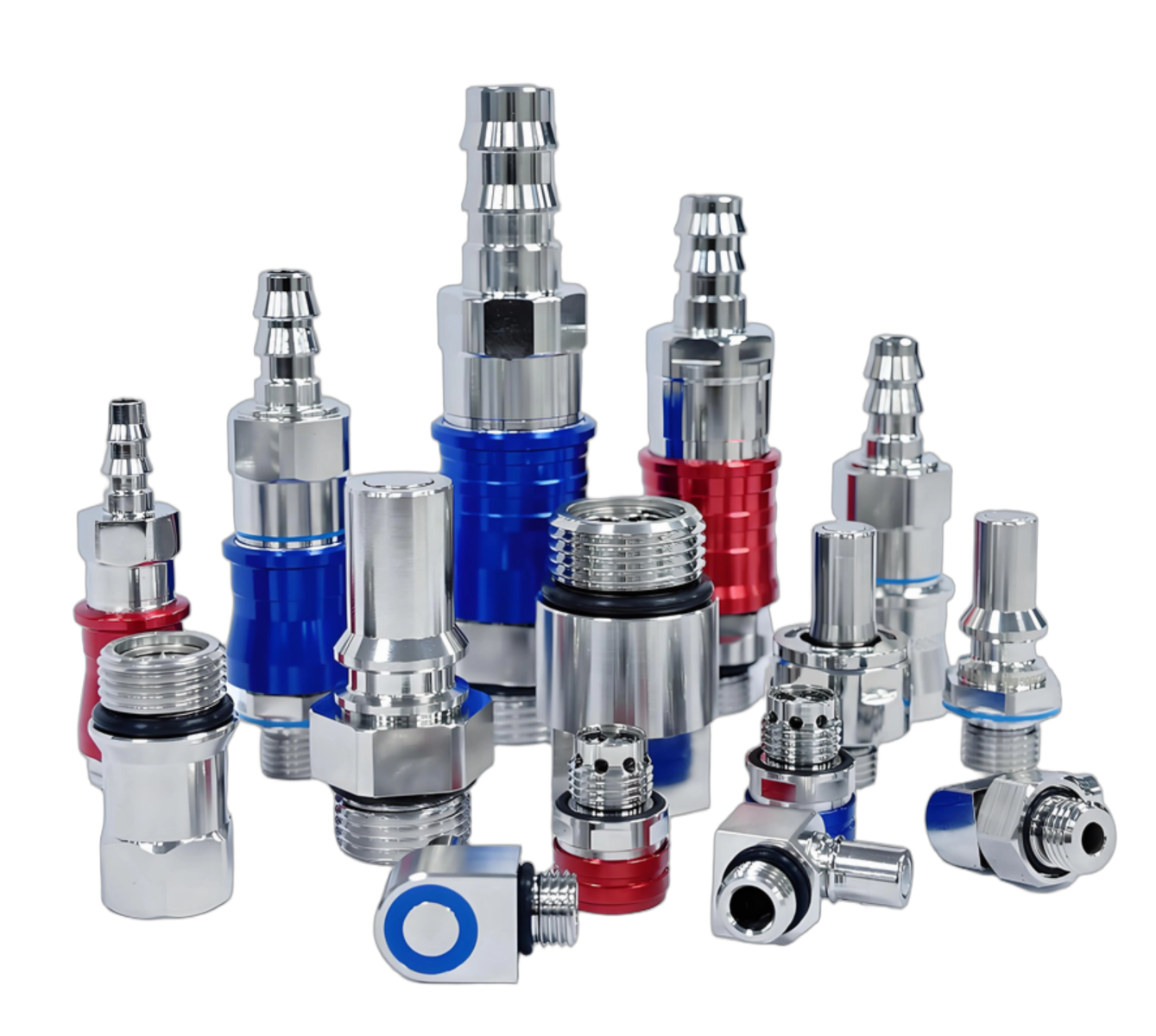

3. UQD快速接头：高精度配合尺寸与密封结构检测

UQD快速接头是液冷系统中数量最多、更换最频繁的连接部件，也是泄漏风险最高的环节。每个服务器节点通常配备两个接头，一个标准机柜可能包含上百个。任一接头的尺寸偏差或密封缺陷，都可能导致冷却液泄漏，造成严重的设备损坏事故。

检测需求：插座内径与插头外径；公称插合距离与最小插合距离；椎体位置与密封面轮廓；端接螺纹规格；密封面粗糙度。

解决方案：XO/LH系列高精度复合式坐标测量机

• 高精度测量插座内径及插头外径，确保插座与插头的精密配合
• 精确验证公称插合距离与最小插合距离，确保盲插配合可靠性
• 高精度检测端接螺纹，符合相关标准要求，保证互换性
• 同时可一站式完成密封面粗糙度测量，保证长期耐磨性

核心特点：XO/LH系列高精度复合式坐标测量机一机多能——几何尺寸、形位公差、螺纹参数、表面粗糙度、密封结构全参数检测，微米级精度，支持多种测头自动切换与程序化测量。

4. 工业CT：内外结构一体化无损检测

焊接组件和装配体的内部缺陷（钎焊层虚焊、流道堵塞、密封圈错位）往往是现场泄漏的根本原因。

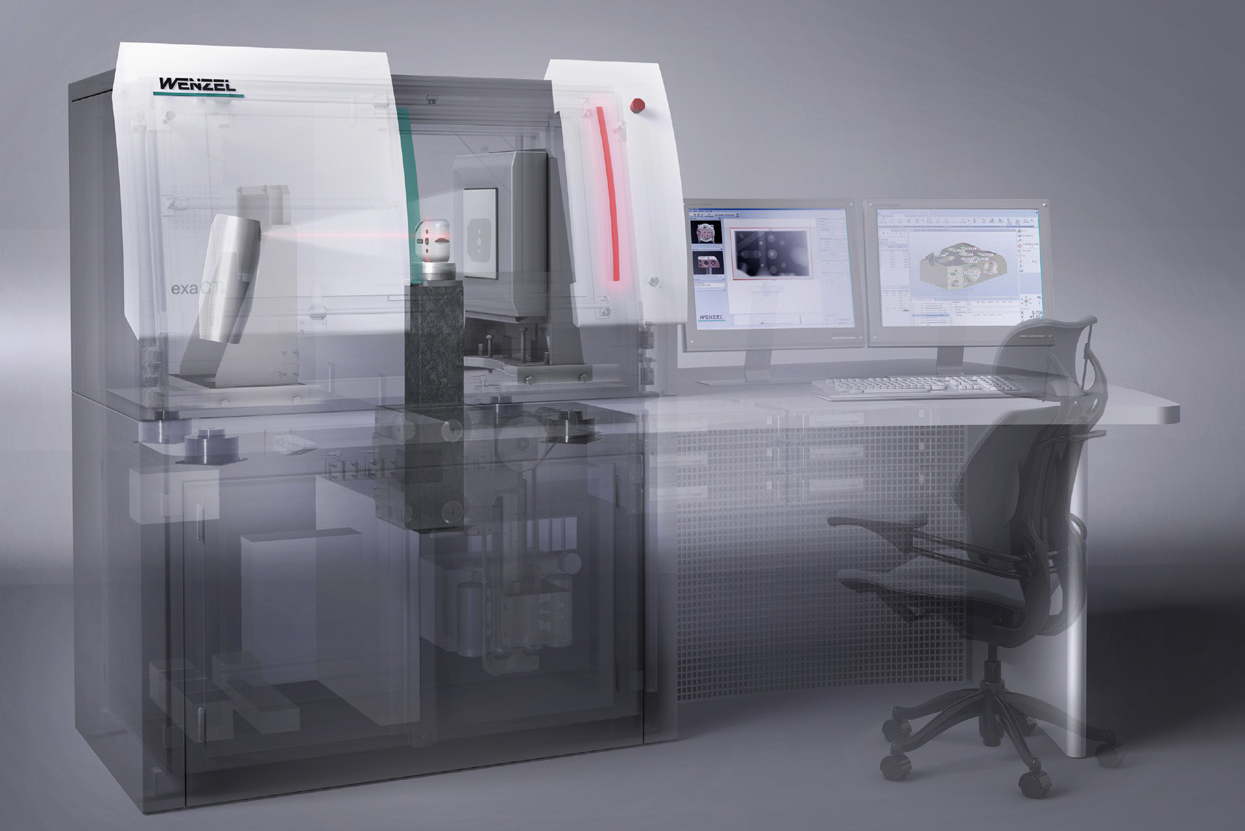

解决方案：工业计算机断层扫描系统

• 无需剖切即可识别液冷板内部流道堵塞、气孔、钎焊层缺陷
• 检测UQD接头内部阀芯结构、弹簧位置及密封圈装配状态
• 评估分歧管道焊接部位内部缺陷及管道内部粗糙度
• 同步完成外部几何尺寸测量，实现内外检测一体化

5. 产线集成：自动化与智能化检测

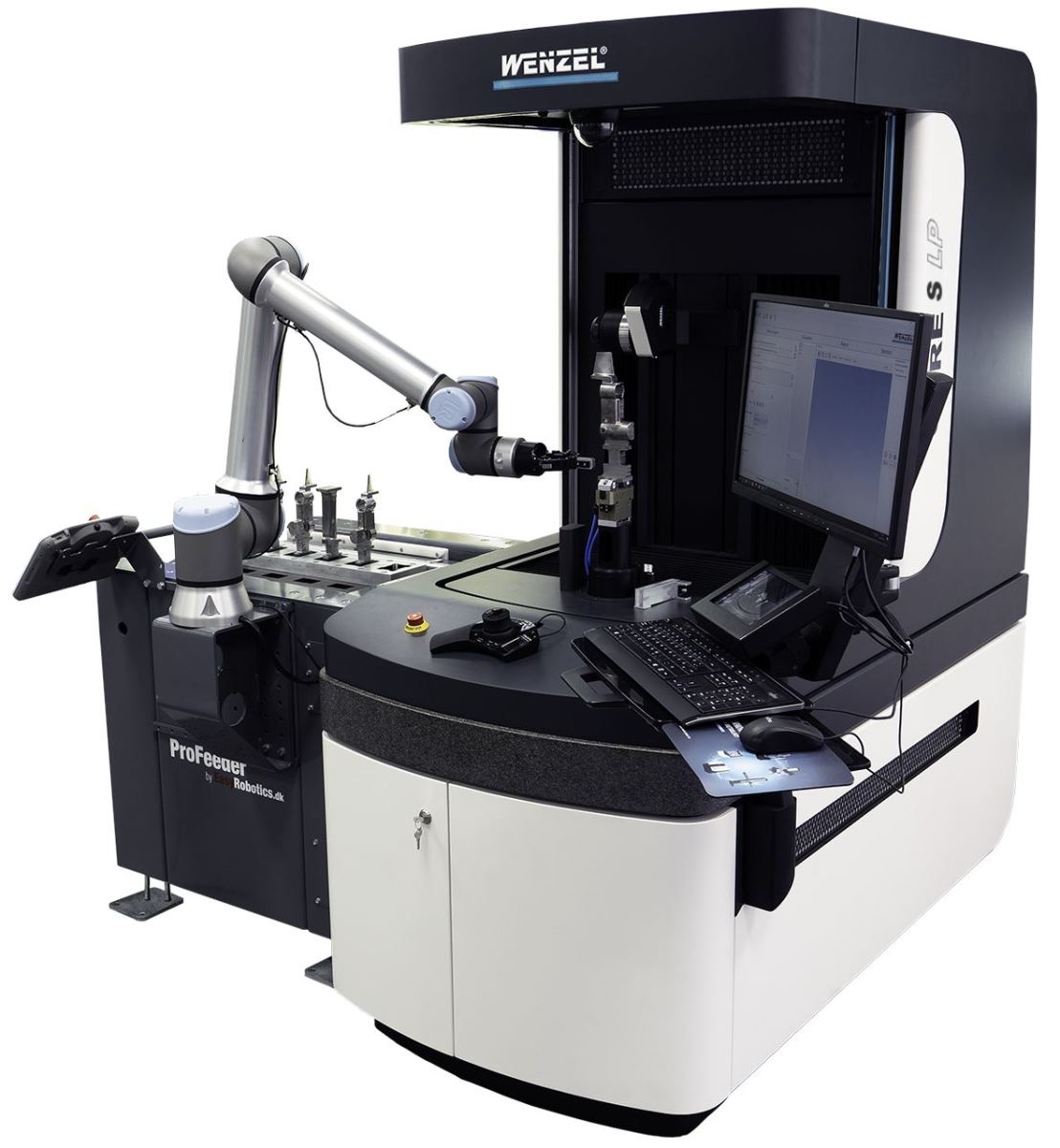

面对AI服务器规模化量产的需求，温泽自动化测量工作站可集成CORE系列光学高速扫描系统、多功能坐标测量机、工业CT等多种测量设备，通过机器人上下料与测量软件的深度融合，实现对液冷部件的全自动、高效率抽检或全检。检测数据可实时上传至制造执行系统，形成闭环的质量控制，帮助制造商实现“零缺陷”交付。

三、结论

在高算力数据中心与AI基础设施这一“核心引擎”领域，液冷部件的制造质量直接关系到算力集群的稳定性与使用寿命。温泽凭借CORE系列光学高速扫描系统、多功能坐标测量机、工业CT及自动化集成能力，为液冷系统中的冷板、分歧管及精密连接件提供了专注且全面的几何精度测量解决方案，让每一个液冷部件都能“装得上、贴得紧、流得顺”，确保在千瓦级功耗下，AI服务器依然能在安全、可靠的热环境中高效运行。
